【高壓角式平衡閥結構特點】
1、閥瓣沒有通孔，介質從閥瓣流入閥門中腔使閥瓣所受介質平衡，啟閉力矩小。
2、升降式閥桿結構，開啟輕便，密封性好。
3、采用F-4復合橡膠密封圈，密封性好，且耐酸堿腐蝕
4、制造驗收標準，JB/T450-1992。
【高壓角式平衡閥結構圖】
【高壓角式平衡閥性能參數】
|
型號 |
公稱壓力(Mpa) |
試驗壓力（(Mpa) |
工作溫度 |
適用介質 |
|
密封 |
強度 |
|
J/L47Y-220/320C |
22 |
24.2 |
33 |
≤220℃ |
氮氫氨 |
|
32 |
35.2 |
48 |
|
J/L47W-220/320R |
22 |
24.2 |
33 |
≤220℃ |
尿素.甲胺液 |
|
32 |
35.2 |
48 |
【高壓角式平衡閥零部件材料】
|
零件 |
材料 |
|
J/L46Y-220/320C |
J/L446W-220/320R |
|
閥體 |
優質碳鋼 |
316L.Mod |
|
閥瓣 |
鉻不銹鋼 |
316L.Mod |
|
下閥桿 |
鉻不銹鋼 |
316L.Mod |
|
填料箱 |
優質碳鋼 |
316L.Mod |
|
“0”型圈 |
F-4復合膠圈 |
F-4復合膠圈 |

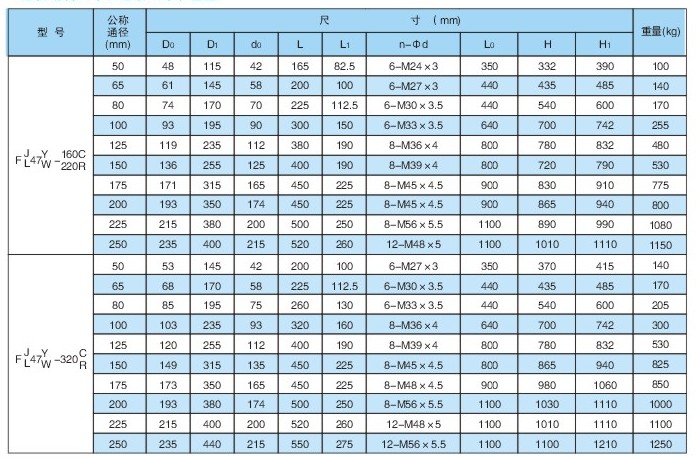

【高壓角式平衡閥連接尺寸】
【平衡高壓角式截止閥安裝注意事項】
1）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。
訂貨須知：
一、①高壓角式平衡閥產品名稱與型號②高壓角式平衡閥口徑③高壓角式平衡閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門高壓角式平衡閥型號，請按高壓角式平衡閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
