【卡套式針型閥產品用途】
J91W卡套式針型閥通常安裝于拆卸方便、連接緊固儀表測量管路系統中作開啟或切斷管路作用。
【套式針型閥性能特點】
J91W卡套式針型閥卡套式儀表閥門具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門�？ㄌ资结樞烷y的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用，是儀表測量管路系統中重要組成部分，其功用是作開啟或切斷管道通路用。安裝時應使介質的流向與閥體上的箭頭方向一致。
技術規范:
☆工作壓力:≤32MPA;
☆使用溫度:-29℃～+350℃;
☆規格尺寸:￠4～￠25;
☆連接形式:卡套式;
☆結構特征:錐面密封,活動閥瓣;
☆閥體材質:碳鋼、不銹鋼、鉻鉬鋼等;
☆適用介質:水、油、氣等腐蝕性與非腐蝕性介質;
☆制造標準: GB/T12224-2005、JB/T7747-1995;
☆閥門檢測及試驗標準:GB/T13927-1992;
【卡套式針型閥零部件材料】
|
零件名稱 |
閥體、閥蓋、螺栓 |
閥桿、閥瓣、密封圈 |
填料 |
墊片 |
手輪 |
|
J91W-320-DN5 |
鉻鎳不銹鋼 |
不銹鋼 |
聚四氟乙稀、柔性石墨 |
橡膠石棉板 |
優質碳鋼 |
【卡套式針型閥主要性能參數】
|
型號 |
公稱壓力(MPa) |
試驗壓力(MPa) |
工作壓力(MPa) |
工作溫度(℃) |
適用介質 |
|
殼體(MPa) |
密封 (液) |
密封 (氣) |
|
J91W-320-DN5 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
P≤540℃ |
液化石油氣水、酸、蒸汽、油品等 |
|
C≤425℃ |

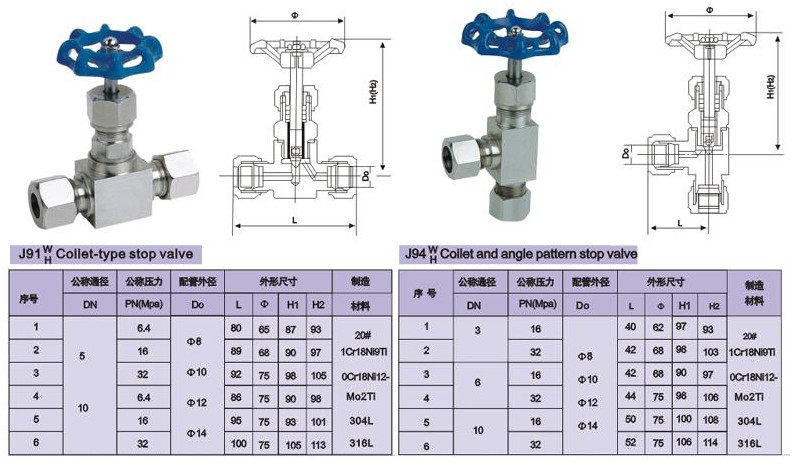

【卡套式針型閥主要外形連接尺寸】
訂貨須知：
一、①卡套式針型閥產品名稱與型號②卡套式針型閥口徑③卡套式針型閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門卡套式針型閥型號，請按卡套式針型閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
