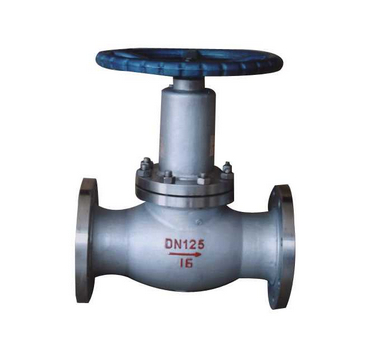

【手動可調節活塞閥產品概述】
新結構法蘭連接可調節活塞閥HSFJ41H/HSFZ41H-PPL/FX/SDN40-600是正鋼公司歷年來在生產中種性能的特殊閥門中篩選出一種具有代表性新結構閥門。近年來經用戶使用反饋信息中實踐證明與實際經驗根據柱塞閥的使用性能及技術與工藝上改進設計研制成功，是柱塞閥、截止閥、閘閥的更新換代推陳出新產品，填補了無泄漏管道蒸汽閥門的更佳啟閉裝置，深受新老用戶的好評而推薦使用。
【手動可調節活塞閥結構性能和原理】
1、HSFJ41H/HSFZ41H活塞閥由閥體、閥蓋、壓蓋、閥桿、閥塞、閥塞蓋、活塞環、一體缸套(閥座)升桿螺母、平面軸承、手輪、傘齒輪等部件組成，由于輪旋轉升桿式帶動活塞使之在錐形缸套內外之間對位上下往復運動完成它的關閉與開啟。
2、它的缸套結構錐形在缸套(閥座)錐圓形內根據適用介質分別堆焊了不銹合金鋼或硬質合金，堆焊層硬度可達HRC40，經鏜研磨而成。
3、閥塞與活塞環的密封結構具有金屬與非金屬的多層密封組成，當一道活塞環在長時間的使用操作中受磨損已調壓至零位調壓已失效時，因此第二道金屬截止式錐形活塞起著同時密封作用，故此活塞閥的使用壽命長達普通閥門的數倍，所以在使用過程中無需特別保養而保持不漏，能實現了無泄漏管道的更佳啟閉裝置的選擇，對節約能源減少勞力及環境污染具有明顯的應用。
【手動可調節活塞閥外形結構圖】
【手動可調節活塞閥主要零部件材料】
|
號規格 |
通徑
DN(mm) |
試驗壓力 PN (MPa)
(1.6-6.4) |
主要技術性能 |
閥門材料選用 |
|
殼體 |
密封 |
適用
介質 |
適用
溫度
(℃) |
閥體
閥蓋
機架 |
活塞蓋 |
閥桿
活塞 |
缸套
堆焊 |
墊料 |
絲桿
螺母 |
活塞蓋
螺栓
彈墊 |
手輪 |
|
HSFJ41H HSFZ41H |
40-600 |
2.4
3.75
6.0 |
1.76
2.75
4.4
(氣密0.6) |
水
蒸汽
氣
油品
酸類等 |
120-
380 |
WCB
HT200
QT450-10
304
316
316L |
WCB
304
316
316L |
2Cr13
304
316
316L |
A102
(308)
(Y)合金 |
金屬
不銹鋼
纏繞
石墨 |
銅
H62 |
1Cr18Ni9Ti
(304) |
灰鑄鐵
馬鋼 |
【手動可調節活塞閥性能規范】
|
型號規格 |
公稱壓力
PN(MPa) |
試驗壓力 ps(MPa) |
使用溫度
≤(℃) |
適用介質 |
|
殼體 |
密封 |
|
HSF41H-FX-16C |
1.6 |
2.4 |
1.76
(氣密)
O．6 |
180-320℃ |
水、蒸汽、氣、油品等 |
|
HSF41H-PPL-16P |
280-320℃ |
|
HSF41W-FX-16P |
180-320℃ |
水、蒸汽、氣、油品等弱腐蝕介質類 |
|
HSF41W-PPL-16R |
280-320℃ |
硝、醋酸類 |
|
HSF41W-SF-16R3 |
150-200℃ |
尿素等強腐蝕介質類 |
|
HSF41H-PTEF-16C |
180-200℃ |
水蒸汽油品等 |
|
HSF41H-S×-16Z |
120-180℃ |
水蒸汽、氣等 (不耐油) |
【手動可調節活塞閥HsFJ41H/W-16-活塞閥主要連接尺寸及重量】
|
公稱壓力PN(MPa) |
公稱通徑
DN(mm) |
尺寸 (mm) |
重量
(kg) |
|
L |
D |
D1 |
D2 |
b |
Z-φd |
H |
H1 |
Do |
|
1.6 |
40 |
200 |
145 |
110 |
85 |
18 |
4-φ18 |
190 |
230 |
160 |
12.5 |
|
50 |
230 |
160 |
125 |
100 |
20 |
4-φ18 |
205 |
245 |
180 |
16 |
|
65 |
290 |
180 |
145 |
120 |
20 |
4-φ18 |
245 |
305 |
200 |
26 |
|
80 |
310 |
195 |
160 |
135 |
22 |
8-φ18 |
285 |
365 |
240 |
35 |
|
100 |
350 |
215 |
180 |
155 |
24 |
8-φ18 |
320 |
405 |
280 |
32 |
|
125 |
400 |
245 |
210 |
185 |
26 |
8-φ18 |
340 |
415 |
320 |
64 |
|
150 |
480 |
280 |
240 |
210 |
28 |
8-φ23 |
410 |
510 |
350 |
110 |
|
200 |
600 |
335 |
295 |
265 |
30 |
12-φ23 |
530 |
650 |
450 |
168 |
|
250 |
650 |
405 |
355 |
320 |
32 |
12-φ25 |
560 |
700 |
500 |
245 |
|
300 |
750 |
460 |
410 |
375 |
34 |
12-φ25 |
670 |
850 |
550 |
580 |
|
350 |
780 |
520 |
470 |
435 |
38 |
16-φ25 |
680 |
870 |
600 |
670 |
|
400 |
914 |
580 |
525 |
485 |
40 |
16-φ30 |
820 |
1050 |
700 |
720 |
|
450 |
1050 |
640 |
585 |
545 |
40 |
20-φ30 |
1100 |
1250 |
帶傘齒
輪傳動
裝置 |
1340 |
|
500 |
1150 |
705 |
650 |
608 |
44 |
20-φ34 |
100 |
1650 |
1400 |
|
600 |
1350 |
840 |
770 |
718 |
48 |
20-φ41 |
1480 |
1800 |
1750 |
說明： 1、(J)表示截止管道法蘭連接長度尺寸；2、(Z)表示閘閥管道法蘭連接長度尺寸：3、(A)表示美標法蘭連接長度尺寸。
PN2.5法蘭連接可調節活塞閥HSFJ41H/W-25-主要連接尺寸及重量
|
公稱壓力 PN(MPa) |
公稱通徑
DN(mm) |
尺 寸(mm) |
重量
(kg) |
|
L |
D |
D1 |
D2 |
b |
Z-φd |
H |
H1 |
D0 |
|
2.5 |
40 |
200 |
145 |
11O |
85 |
18 |
8-φ18 |
200 |
240 |
160 |
14 |
|
50 |
230 |
160 |
125 |
100 |
20 |
8-φ18 |
215 |
255 |
180 |
19 |
|
65 |
290 |
180 |
145 |
120 |
22 |
8-φ18 |
255 |
315 |
200 |
30 |
|
80 |
31O |
195 |
160 |
135 |
22 |
8-φ18 |
295 |
375 |
240 |
42 |
|
100 |
350 |
230 |
190 |
160 |
24 |
8-φ23 |
330 |
415 |
280 |
60 |
|
125 |
400 |
270 |
220 |
188 |
28 |
8-φ25 |
350 |
425 |
320 |
95 |
|
150 |
480 |
300 |
250 |
218 |
30 |
8-φ25 |
420 |
520 |
350 |
100 |
|
200 |
600 |
360 |
310 |
278 |
34 |
12-φ25 |
530 |
650 |
450 |
170 |
|
250 |
650 |
425 |
370 |
332 |
36 |
12-φ30 |
560 |
700 |
500 |
248 |
|
300 |
750 |
485 |
430 |
392 |
40 |
16-φ30 |
670 |
850 |
550 |
310 |
|
350 |
780 |
550 |
490 |
448 |
44 |
16-φ34 |
680 |
870 |
600 |
600 |
|
400 |
914 |
610 |
550 |
505 |
48 |
16-φ34 |
820 |
1050 |
700 |
760 |
|
450 |
1050 |
660 |
600 |
555 |
50 |
20-φ34 |
|
1250 |
帶傘齒
輪傳動
裝置 |
1380 |
|
500 |
1150 |
730 |
600 |
610 |
52 |
20-φ41 |
|
1650 |
1500 |
|
600 |
1350 |
840 |
770 |
718 |
56 |
20-φ41 |
|
1800 |
1900 |
PN4．0法蘭連接可調節活塞閥HSFJ41H/W-40-主要連接尺寸及重量
|
公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
尺 寸(mm) |
凹下部
分直徑 |
凹下部分
高度和深度 |
重量
(kg) |
|
L |
D |
D1 |
D2 |
b |
Z-φd |
H |
H1 |
DO |
D6 |
f1=f2 |
|
4.0 |
40 |
200 |
145 |
11O |
85 |
18 |
4-φ1 8 |
200 |
240 |
160 |
76 |
3-4 |
14 |
|
50 |
230 |
160 |
125 |
100 |
20 |
4-φ18 |
215 |
255 |
180 |
88 |
3-4 |
18 |
|
65 |
290 |
180 |
145 |
120 |
22 |
8-φ18 |
255 |
315 |
200 |
110 |
3-4 |
28 |
|
80 |
310 |
195 |
160 |
135 |
22 |
8-φ18 |
295 |
375 |
240 |
121 |
3-4 |
40 |
|
1OO |
350 |
230 |
190 |
160 |
24 |
8-φ23 |
330 |
415 |
280 |
150 |
3-4.5 |
55 |
|
125 |
400 |
270 |
220 |
188 |
28 |
8-φ25 |
350 |
425 |
320 |
176 |
3-4.5 |
78 |
|
150 |
480 |
300 |
250 |
218 |
30 |
8-φ25 |
420 |
520 |
350 |
204 |
3-4.5 |
124 |
|
200 |
600 |
375 |
320 |
282 |
38 |
12-φ30 |
530 |
650 |
450 |
260 |
3-4.5 |
195 |
|
250 |
650 |
445 |
385 |
345 |
42 |
12-φ34 |
560 |
700 |
500 |
313 |
3-4.5 |
295 |
|
300 |
750 |
510 |
450 |
408 |
46 |
16-φ34 |
670 |
850 |
550 |
364 |
3-4.5 |
650 |
|
350 |
780 |
570 |
510 |
465 |
52 |
16-φ34 |
680 |
870 |
600 |
422 |
4-5 |
760 |
|
400 |
914 |
655 |
585 |
535 |
58 |
16-φ41 |
820 |
1050 |
700 |
474 |
4-5 |
860 |
|
450 |
1050 |
680 |
61O |
560 |
60 |
20-φ41 |
|
1250 |
|
|
帶傘齒
輪傳動
裝置 |
1500 |
|
500 |
1150 |
755 |
670 |
612 |
62 |
20-φ48 |
|
1650 |
|
1700 |
|
600 |
1350 |
890 |
795 |
730 |
62 |
20-φ54 |
|
1800 |
|
2200 |
說明： 1、(J)表示截止管道法蘭連接長度尺寸；2、(Z)表示閘閥管道法蘭連接長度尺寸；3、(A)表示美標法蘭連接長度尺寸。
PNl．6法蘭連接可調節活塞閥HSFZ41H/W-16-主要連接尺寸及重量
|
公稱壓力
PN(MPa) |
公稱通徑
DN(mm) |
尺 寸 (mm) |
重量
(kg) |
|
L |
D |
D1 |
D2 |
b |
Z-φd |
H |
H1 |
DO |
|
1.6 |
40 |
200 |
145 |
11O |
85 |
16 |
4-φ18 |
200 |
240 |
160 |
12.2 |
|
50 |
250 |
160 |
125 |
1OO |
16 |
4-φ18 |
215 |
255 |
180 |
18.5 |
|
65 |
265 |
180 |
145 |
120 |
18 |
4-φ18 |
255 |
315 |
200 |
27 |
|
80 |
280 |
195 |
160 |
135 |
20 |
8-φ18 |
295 |
375 |
240 |
40 |
|
100 |
300 |
215 |
180 |
155 |
20 |
8-φ18 |
330 |
415 |
280 |
50 |
|
125 |
325 |
245 |
210 |
185 |
22 |
8-φ18 |
350 |
45 |
320 |
85 |
|
150 |
350 |
280 |
240 |
21O |
24 |
8-φ23 |
420 |
520 |
350 |
95 |
|
200 |
400 |
335 |
295 |
265 |
26 |
12-φ23 |
530 |
650 |
450 |
160 |
|
250 |
450 |
405 |
355 |
320 |
30 |
12-φ25 |
560 |
700 |
500 |
230 |
|
300 |
500 |
460 |
410 |
375 |
30 |
12-φ25 |
670 |
850 |
550 |
290 |
|
350 |
550 |
520 |
470 |
435 |
34 |
16-φ25 |
680 |
870 |
600 |
575 |
|
400 |
600 |
580 |
525 |
485 |
36 |
16-φ30 |
820 |
1040 |
700 |
735 |
PN2.5法蘭連接可調節活塞閥HSFZ41H/W-25-主要連接尺寸及重量
|
公稱壓力 PN(MPa) |
公稱通徑
DN(mm) |
尺 寸(mm) |
重量
(kg) |
|
L |
D |
D1 |
D2 |
b |
Z-φd |
H |
H1 |
D0 |
|
2.5 |
40 |
200 |
145 |
110 |
85 |
18 |
4-φ18 |
200 |
240 |
160 |
13 |
|
50 |
250 |
160 |
125 |
100 |
20 |
4-φ18 |
215 |
255 |
180 |
18 |
|
65 |
265 |
180 |
145 |
120 |
22 |
4-φ18 |
255 |
315 |
200 |
28 |
|
80 |
280 |
195 |
160 |
135 |
22 |
8-φ18 |
295 |
375 |
240 |
41 |
|
100 |
300 |
230 |
190 |
160 |
24 |
8-φ23 |
330 |
415 |
280 |
55 |
|
125 |
325 |
270 |
220 |
188 |
8 |
8-φ25 |
350 |
425 |
320 |
90 |
|
150 |
350 |
300 |
250 |
218 |
30 |
8-φ25 |
420 |
520 |
350 |
100 |
|
200 |
400 |
360 |
310 |
278 |
34 |
12-φ25 |
530 |
650 |
450 |
165 |
|
250 |
450 |
425 |
370 |
332 |
36 |
12-φ30 |
560 |
700 |
500 |
238 |
|
300 |
500 |
485 |
430 |
390 |
40 |
16-φ30 |
670 |
850 |
550 |
300 |
|
350 |
550 |
550 |
490 |
448 |
44 |
16-φ34 |
680 |
870 |
600 |
585 |
|
400 |
600 |
610 |
550 |
505 |
48 |
16-φ34 |
820 |
1040 |
700 |
745 |
說明： 1、(J)表示截止管道法蘭連接長度尺寸；2、(z)表示閘閥管道法蘭連接長度尺寸；3、(A)表示美標法蘭連接長度尺寸。活塞閥
【手動可調節活塞閥安裝和維修】
1、正鋼公司生產的活塞閥出廠前均進行過嚴格試壓、驗收。使用時只需將外表及孔腔清洗干凈，不必拆洗和更換。
2、本活塞閥可在任意位置安裝，介質流動方向見閥體上箭頭所示。
3、經過一段時間的使用，密封環如有磨損有滲漏必須先將閥門關閉后，再將中法蘭螺栓均勻略加旋緊以至下滲漏即可，
4、不宜盲目將螺栓擰得太緊。同時更換時應防止活塞和新裝密封環表面裂痕和碰傷。
正鋼溫馨提示：
1、請在訂貨時提供詳細型號、壓力、口徑、材質、介質、溫度、交貨地、交貨時間。
2、對活塞閥的連接方式：可選用螺紋（內螺紋或外螺紋）法蘭式，焊接式等。
3、正鋼專業為您打造適合您的活塞閥產品，歡迎您的來電（☏:400-6868-625）或瀏覽正鋼官方網站http://m.mnmcxt.com
感謝您向我們發出訂單我們會在最短時間與您聯系!
