【美標對夾式止回閥概述】

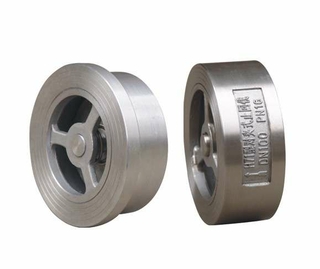

H71H(W)美標對夾式止回閥由閥體、閥瓣、彈簧等組成，水平或垂直安裝于管路系統，防止介質倒流，具有結構短、體積小、重量輕；

閥瓣關閉快速，水錘壓力小；流道通暢，流體阻力小；動作靈敏，密封性能好。

【美標對夾式止回閥結構圖】

【美標對夾式止回閥流體阻力系數、流量系數及開啟壓力】

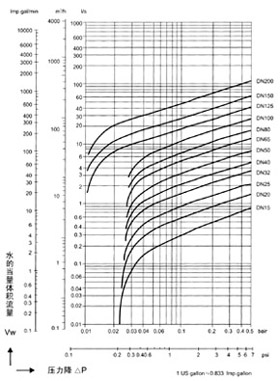

水的當量體積流量Vw與實際流體的體積流量V按下式換算：  式中：Vw－水的當量體積流量，1/S；  　　　 ρ－流體密度，kg/m3；  　　　 V－實際流體的體積流量，1/S。

流體力學性能·H71美標對夾式止回閥的流體阻力系數 公稱通徑 閥門全開啟  時的流體阻  力系數ξ 常溫下閥門全開啟時的水流量系數 流體的流向 DN NPS Kv(m3/h) Cv(U.S) Cv(U.K) ↑ ↓ → 開啟壓力近似值KPa 15 1/2 6.4 2.6 3.0 2.5 3 2 25 20 3/4 5.1 6.4 7.5 6.3 3 2 2.5 25 1 4.1 12.6 14.8 12.3 3 2 2.5 32 11/4 4.1 19.7 23.1 19.3 3 2 2.5 40 11/2 3.8 29.5 34.5 28.9 3 2 2.5 50 2 3.5 54.6 63.9 53.5 3 2 2.5 65 21/2 3.5 85.4 99.9 83.7 3 2 2.5 80 3 3.2 128 150 125 3 2 2.5 100 4 2.8 244 286 249 3 2 2.5 125 5 2.9 375 439 368 3 1 2.2 150 6 3.1 522 611 512 3 1 2.2 200 8 3.2 915 1070 897 3 1 2.2 【美標對夾式止回閥結構特點】 1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8 2、體積小、重量輕、其重量只有傳統法蘭止回閥的1/4~1/20 3、閥瓣關閉快速，水錘壓力小 4、水平管道使用，安裝方便 5、流道通暢、流體阻力小 6、動作靈敏、密封性能好 7、閥瓣行程短、關閥沖擊力小 8、整體結構、簡單緊湊、造型美觀 9、使用壽命長、可靠性高

訂貨須知：

一、①美標對夾式止回閥產品名稱與型號②美標對夾式止回閥口徑③美標對夾式止回閥是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定正鋼閥門美標對夾式止回閥型號，請按美標對夾式止回閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
